Im technikum29 vorhandene Module zur Nixdorf 820
In unserem Fundus befinden sich folgende Module für die Nixdorf 820:
| Modul - Bezeichnung | Funktion |
|---|---|
| LFI 017 | Ringkernspeicher-ROM für max 2048 Befehlsworte zu 12 Bit |
| LFI 037 | Ringkernspeicher-ROM |
| LFI 119 | Netzteil |
| LFI 152,154,158 | Prozessoren |
| LFI 1607 | Kernspeichermodul 4 K |
| LFI 161,162,163,166 | Kernspeichermodule mit 128, 64, 32 bzw. 512 Speicherworten |
| LFI 177 | Stäbchenspeicher-ROM für max 4096 Befehlsworte zu 12 Bit |
| LFI 184 | EA-Karte (D10, 7, 8) für Drucker, Lochkarten und Lochstreifen Erst- und Zweitgeräte |
| LFI 186 | EA-Karte (D9) für Magnetkonten-Vorsteckeinrichtung MKE |
| 201, 202 | batteriegepufferter Halbleiterspeicher RAM 48 kBit aus 48*IM6508 |
| LFI 310 | EA-Karte (D5) 2*MBC 20732 |
| LFI 318 | EA-Karte für 2. Magnetbandcassette MBC |
| LFI 333 | Recheneinheit für den Centronix-Drucker |
| LFI 380 | Programmträger (2048 Befehlsworte zu 12 Bit) für LFI 177 |
| LFI 381 | Programmträger (2048 Befehlsworte zu 12 Bit) für LFI 177 |
| LFI 420 | Umschaltplatte für Chassis 540 für Modell 820/35 |
| LFI 972 | Nadeldrucker Steuerelektronik SE 1 |
| LFI 973 | Nadeldrucker Steuerelektronik SE 2 |
| LFI 974 | Nadeldrucker Verstärkerelektronik |
Fotos einiger Module:
Es folgen Fotos ausgesuchter Module aus unserer Nixdorf 820. Ausnahme ist der Prozessor LFI 152, noch in komplett diskreter Technologie, der nicht in unserer Maschine im Einsatz war.
Zum Vergrößern der Bilder bitte anklicken

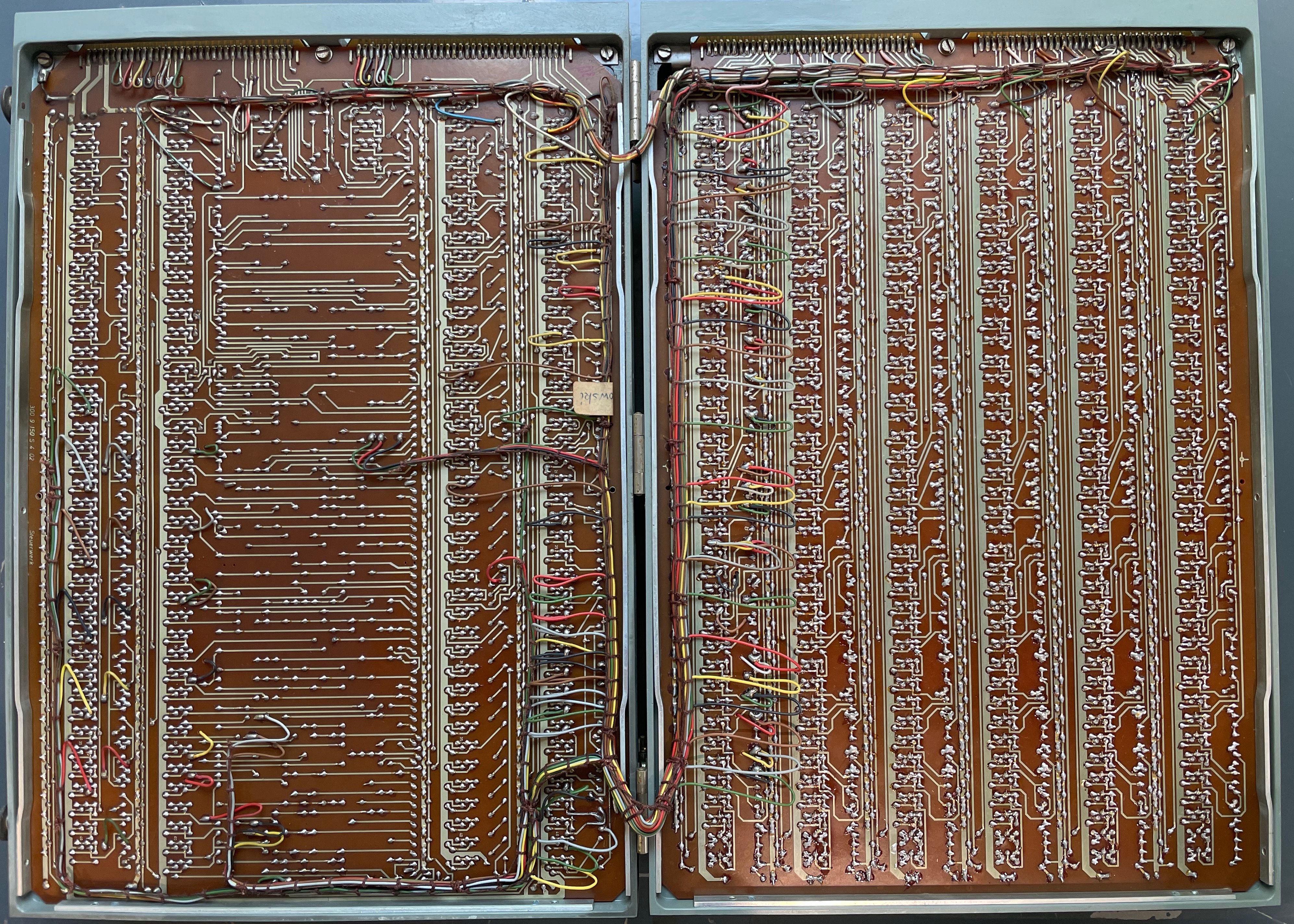

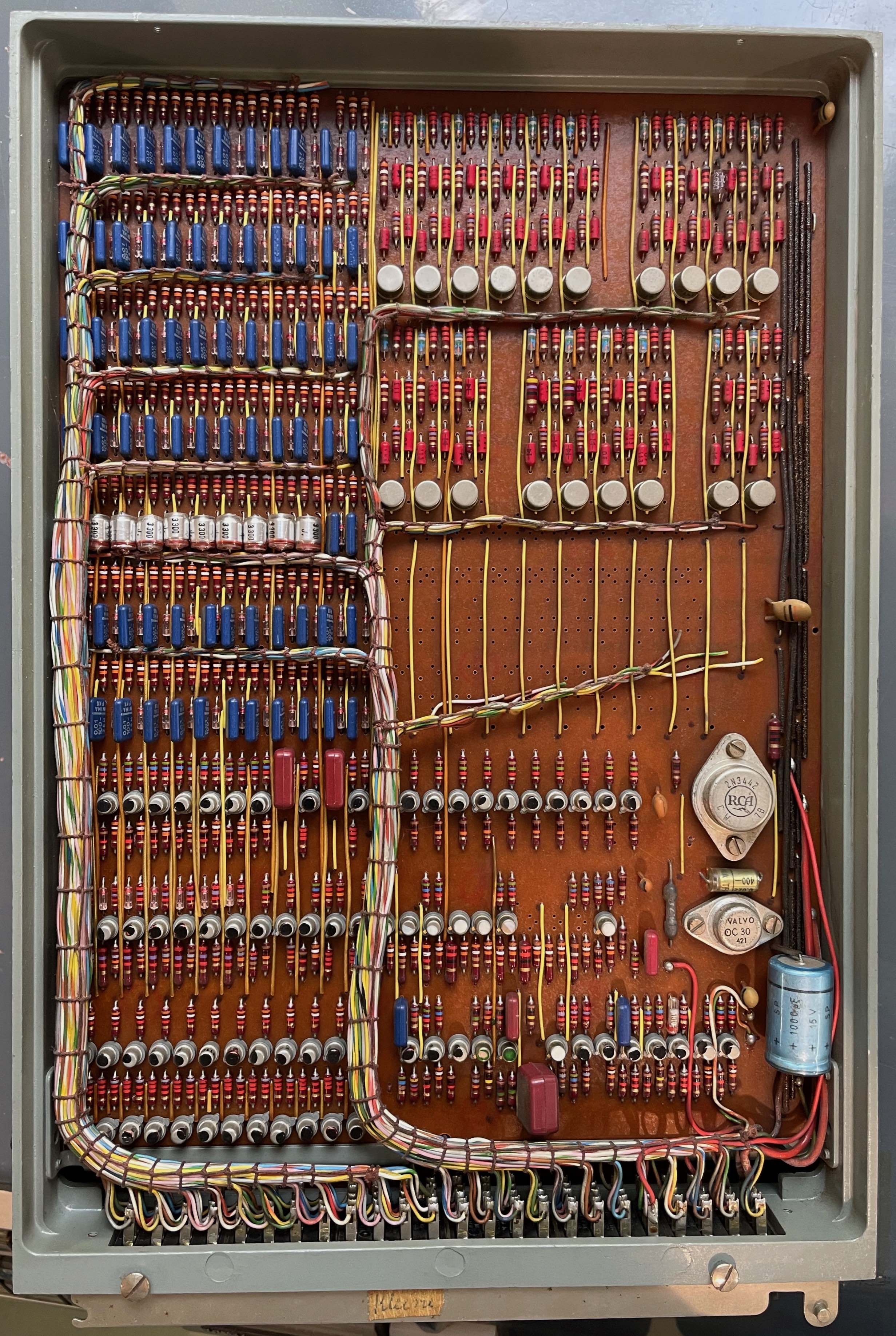

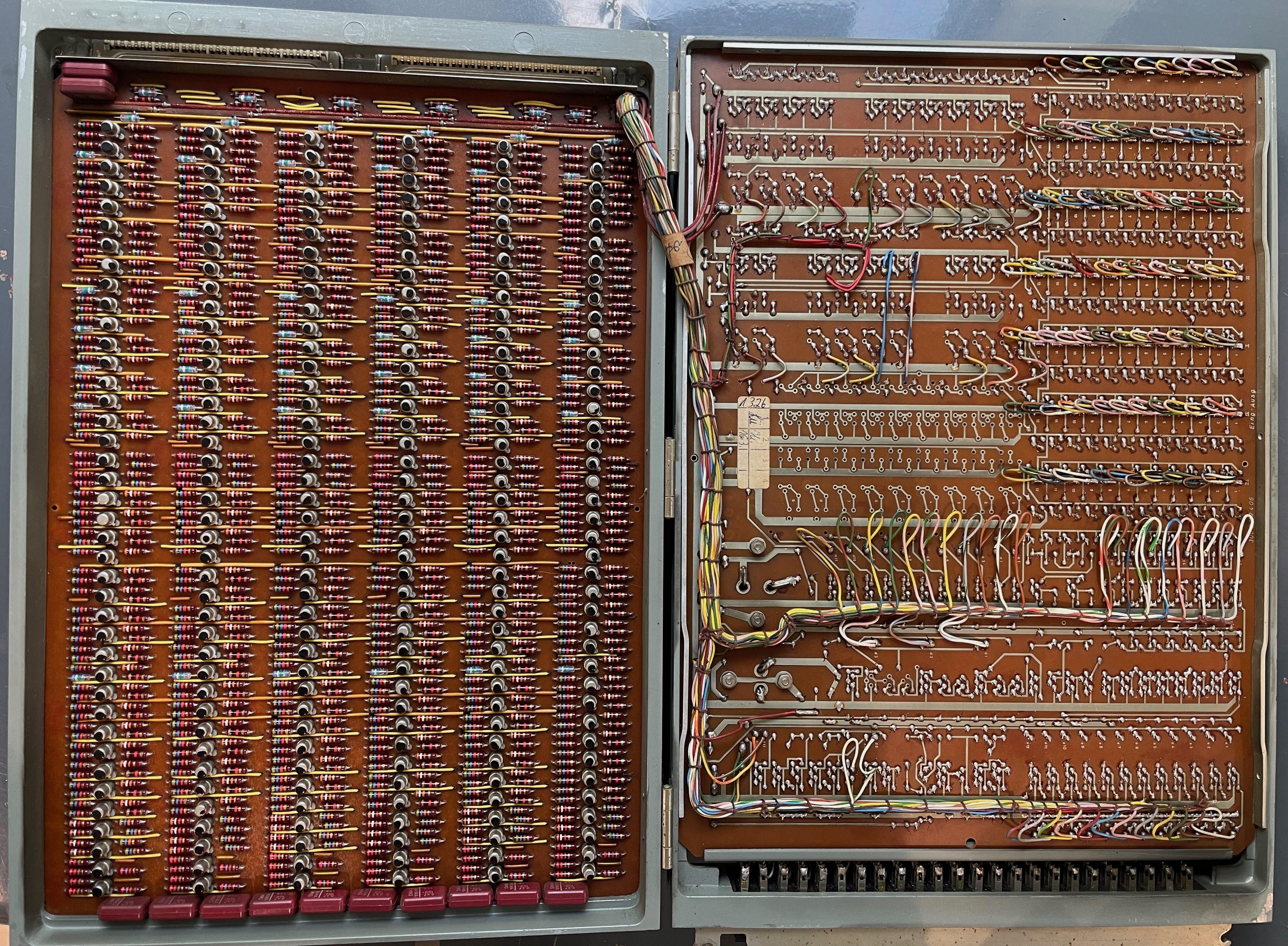

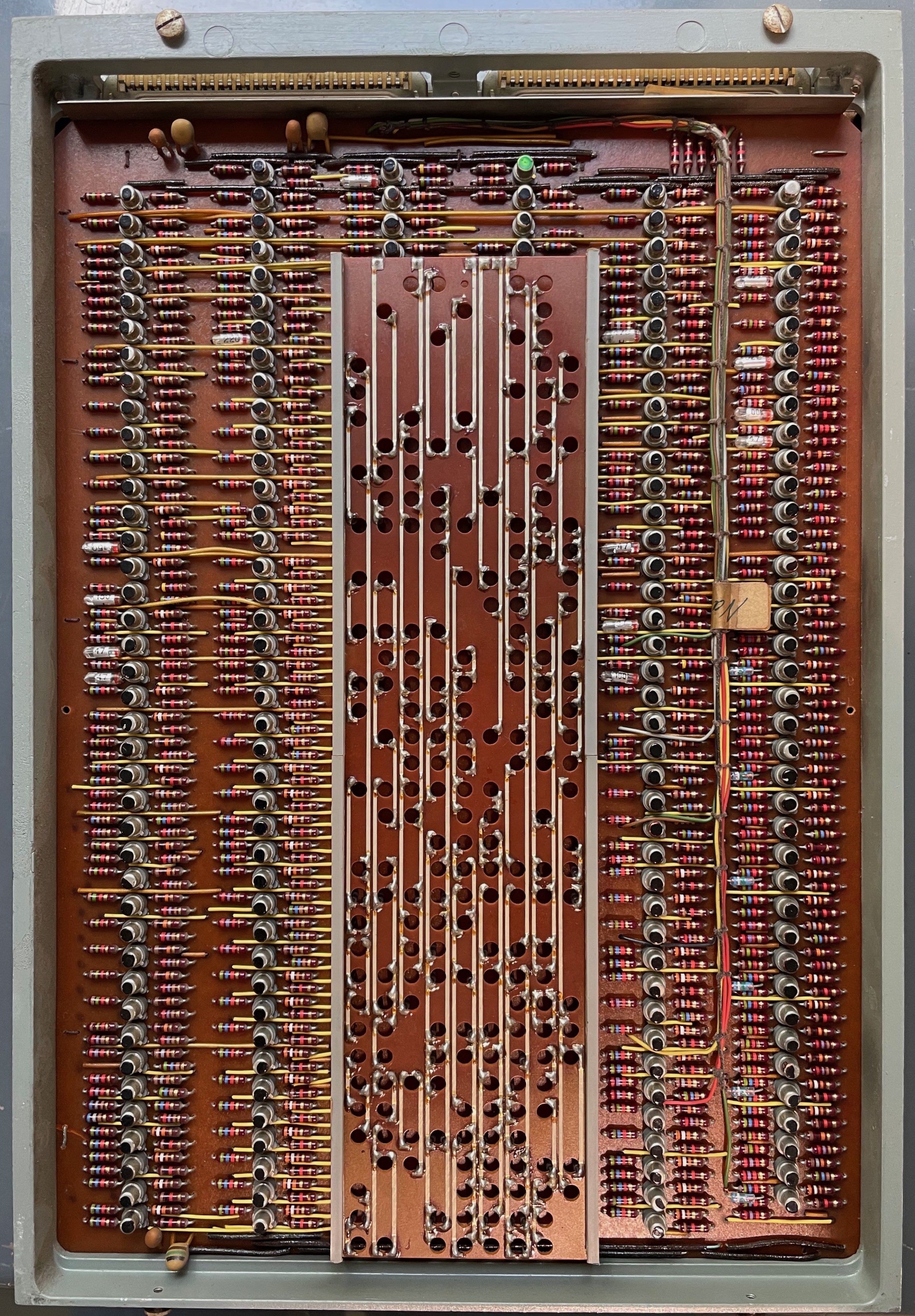

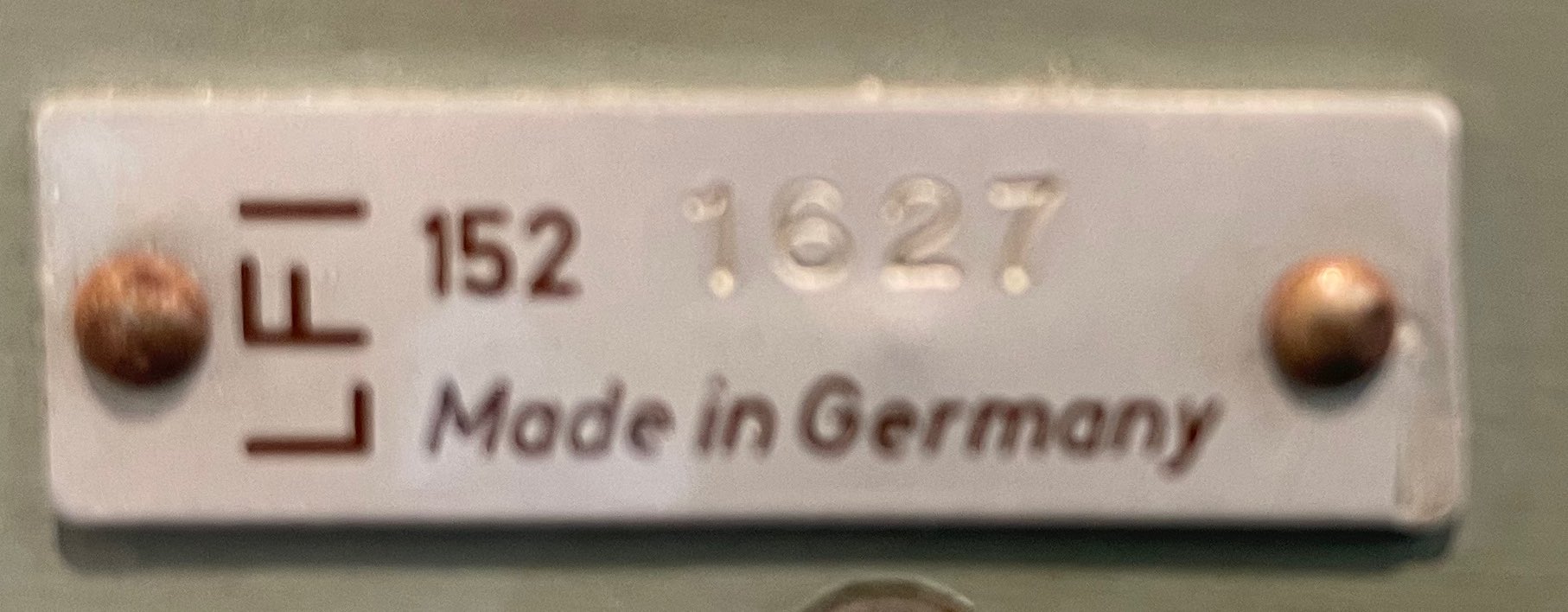

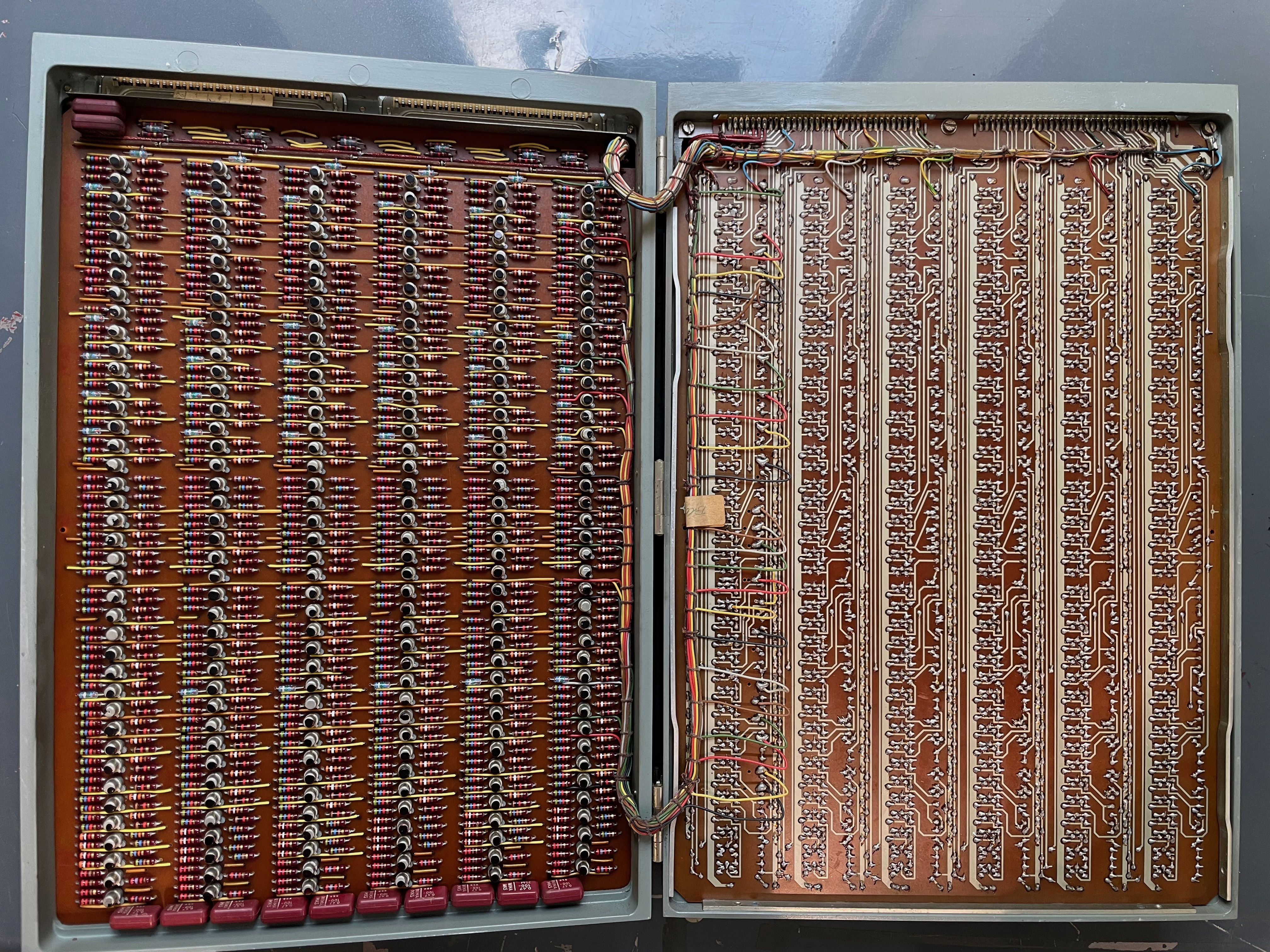

Prozessormodul LFI 152, noch in komplett diskreter Technologie ohne ICs aufgebaut !

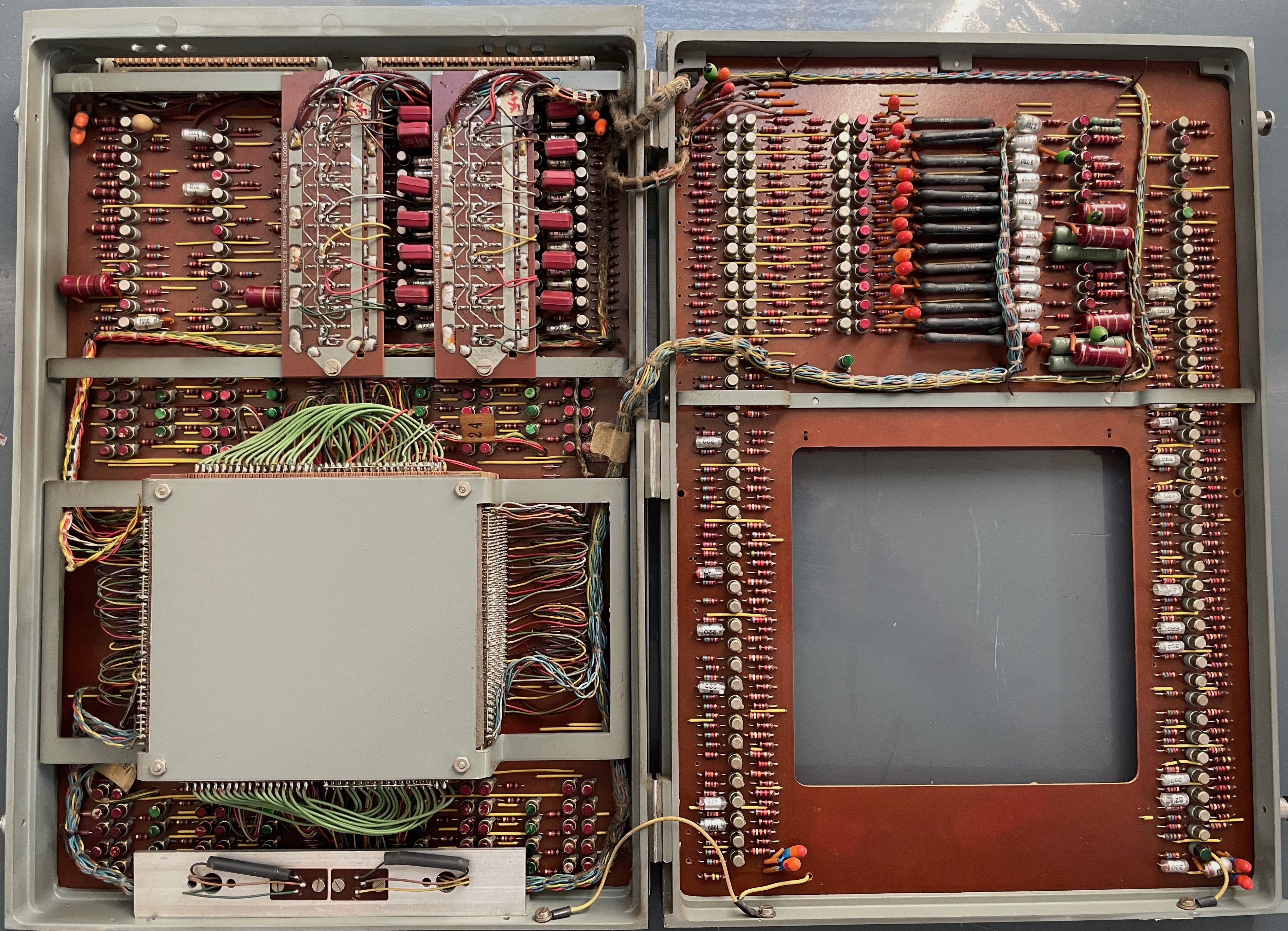

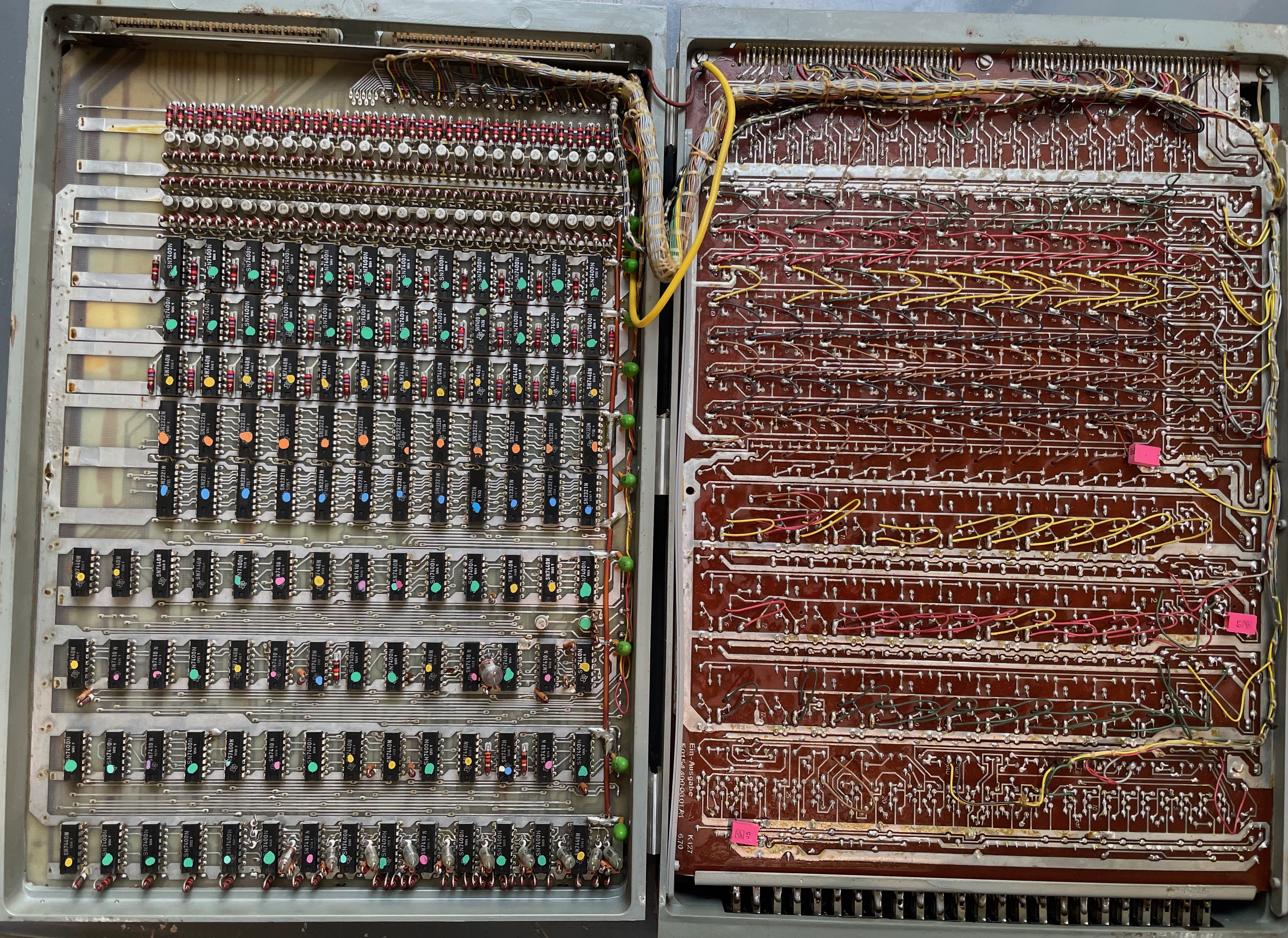

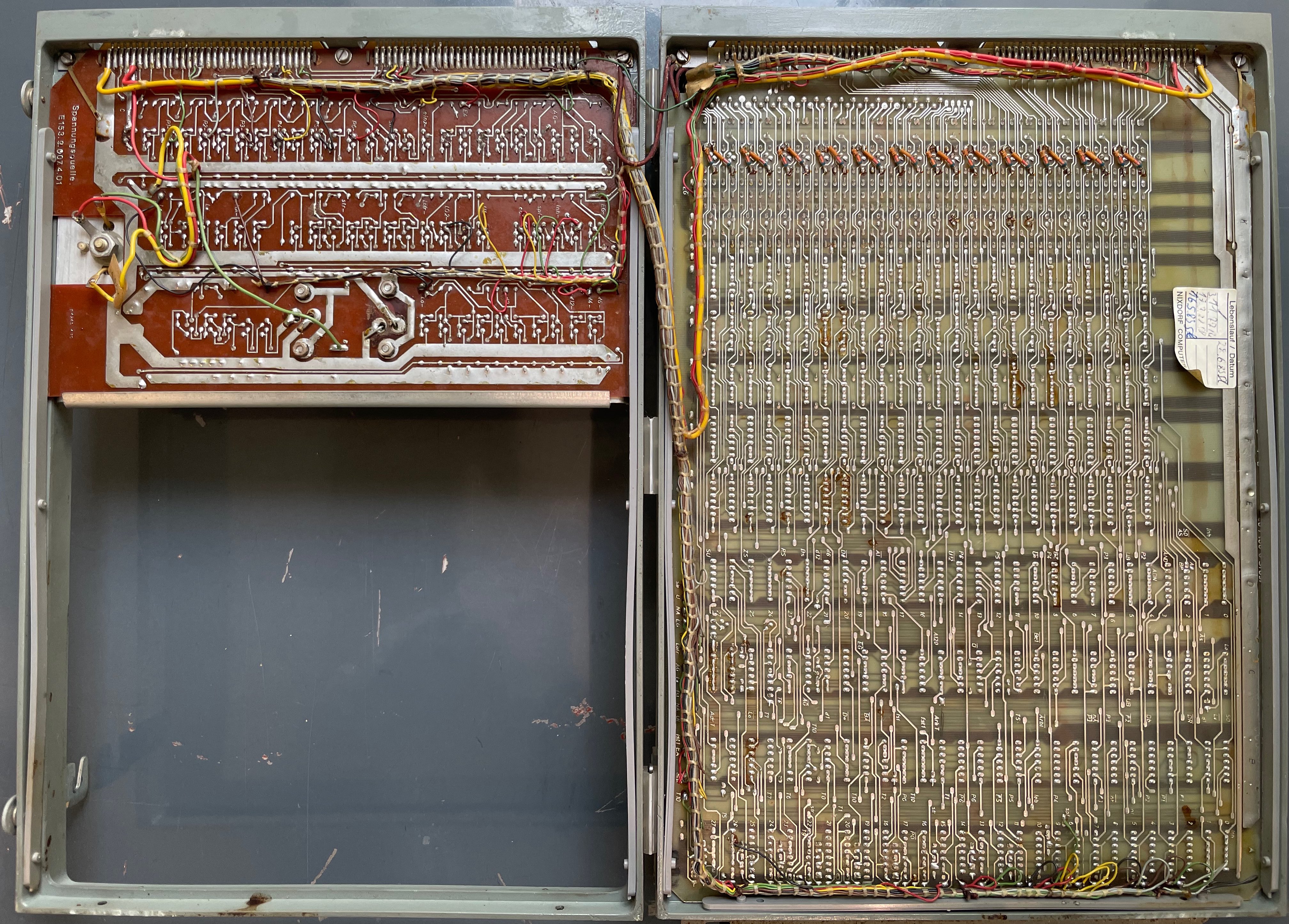

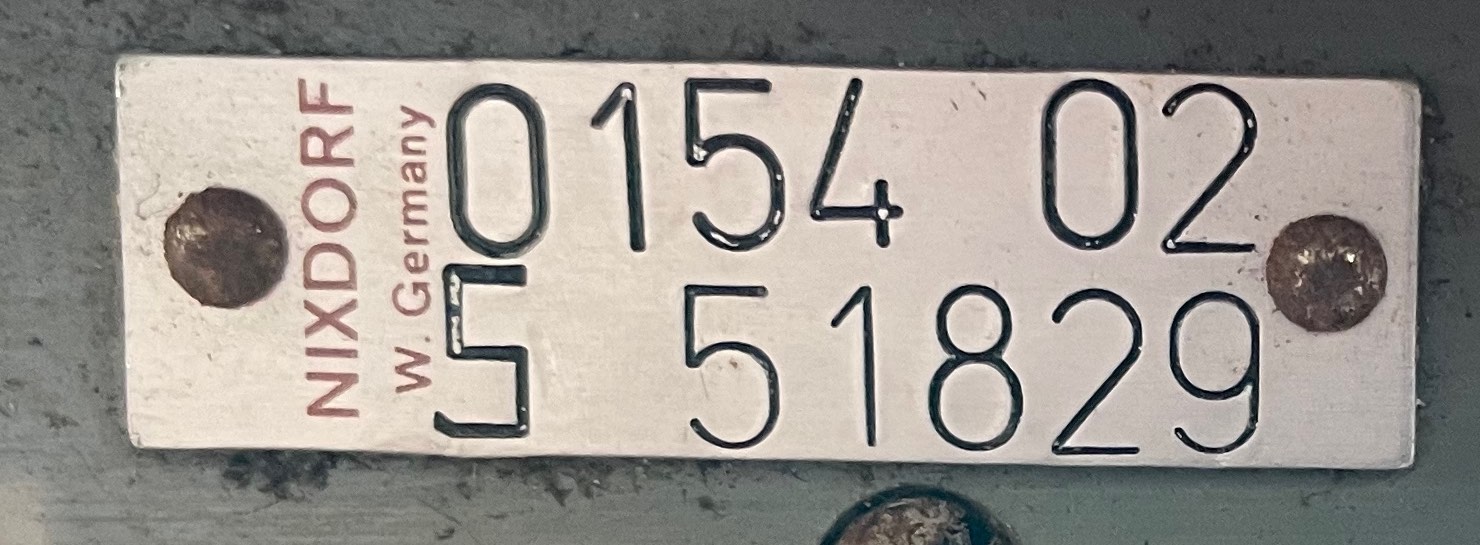

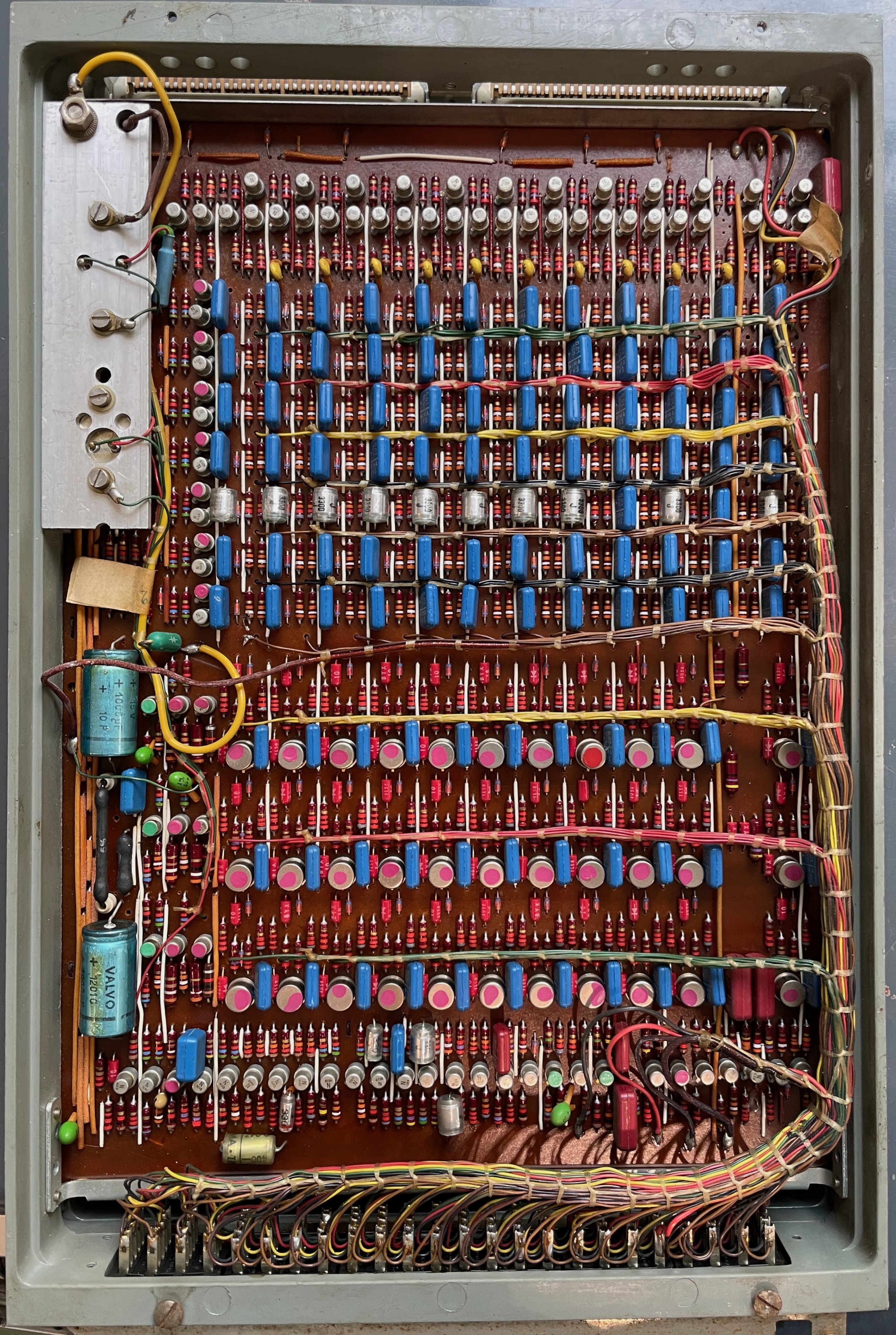

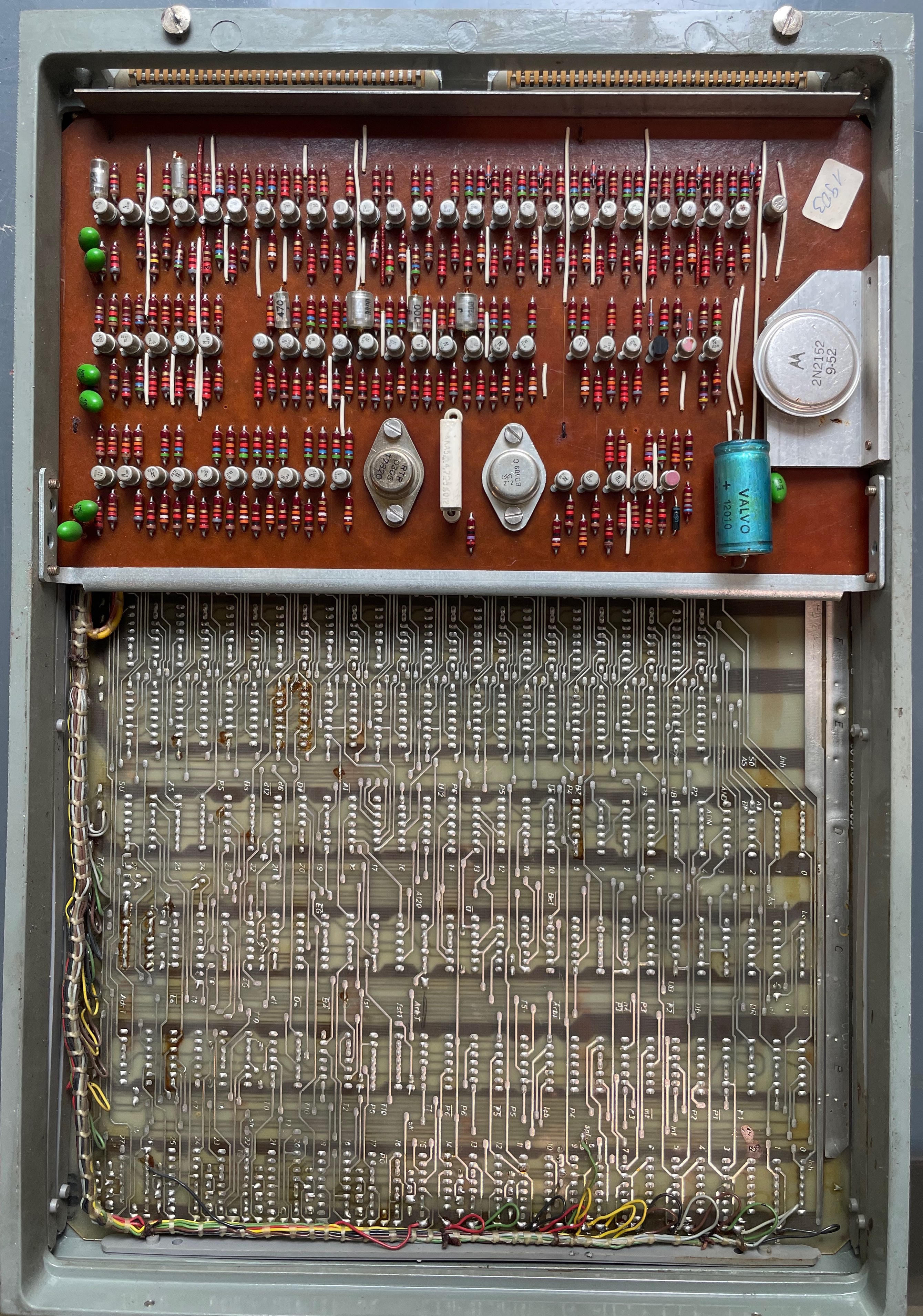

Prozessormodul LFI 154-02

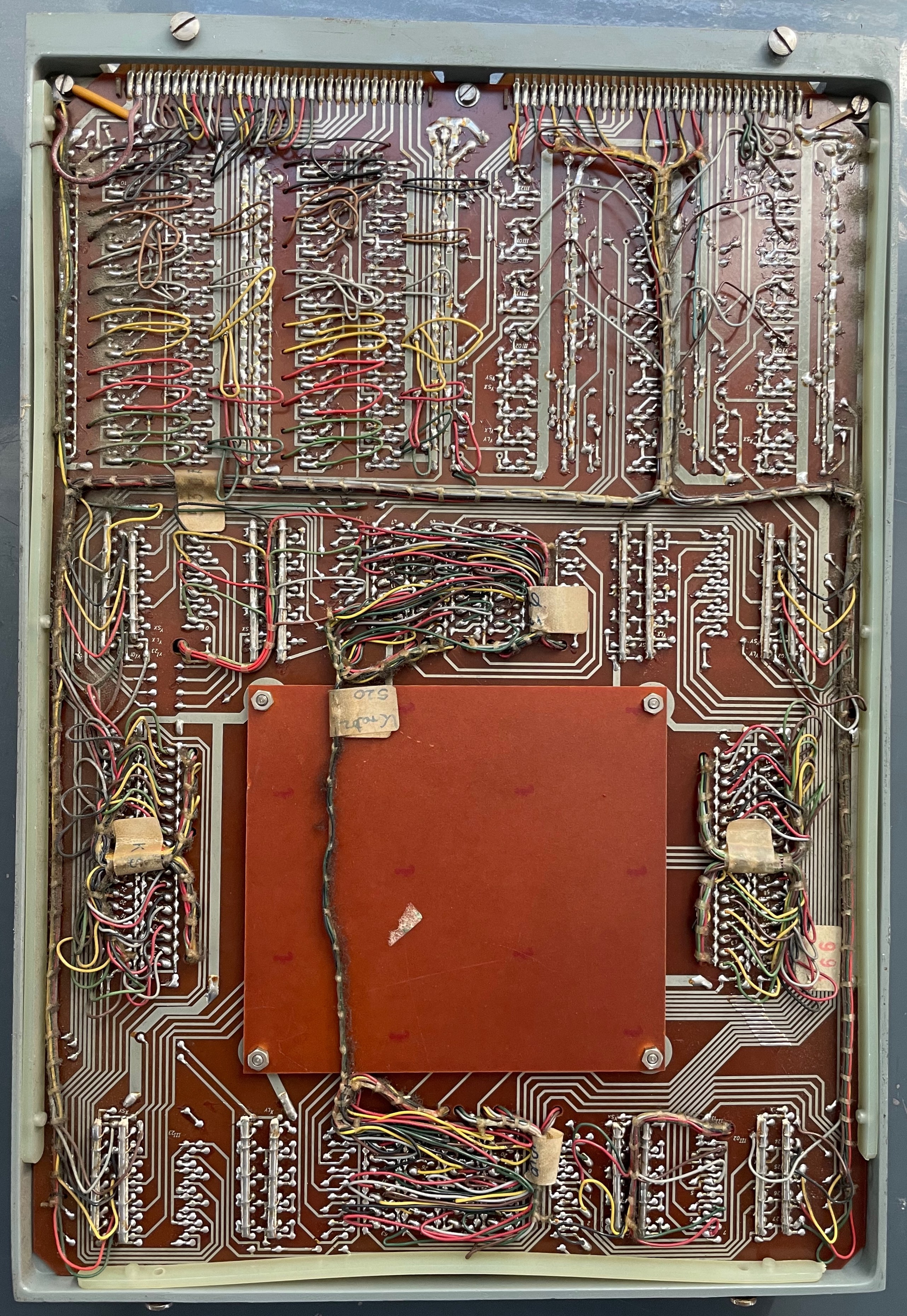

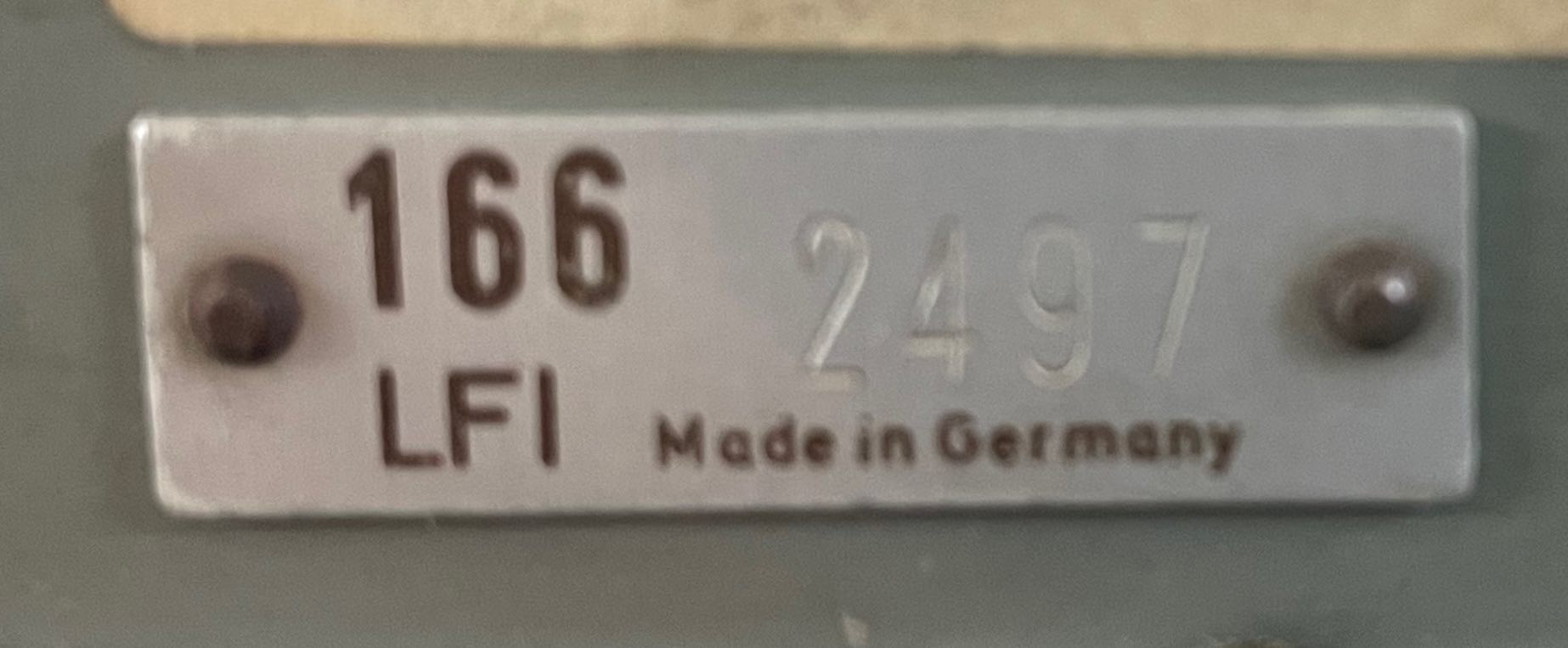

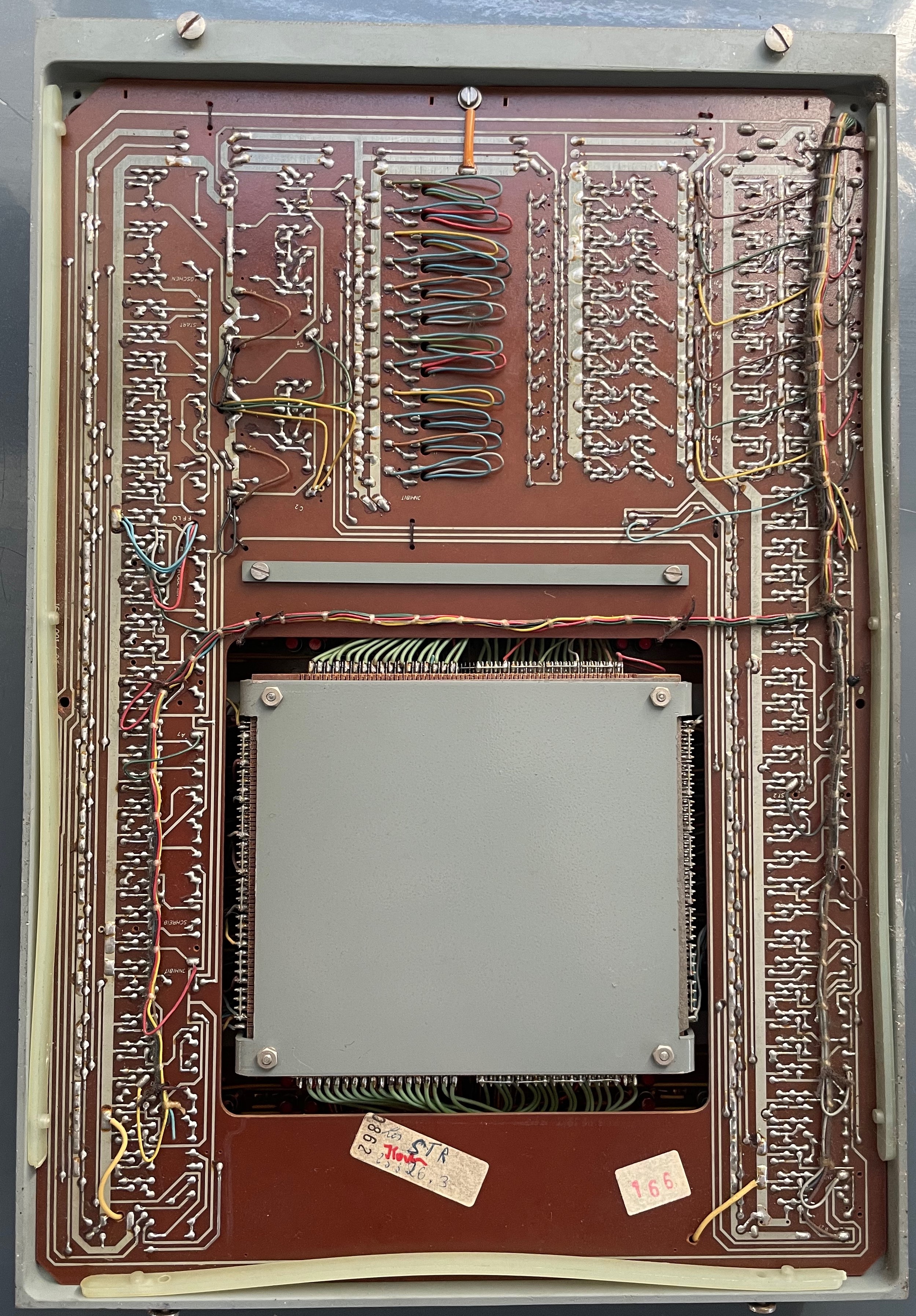

Kernspeicher LFI 166

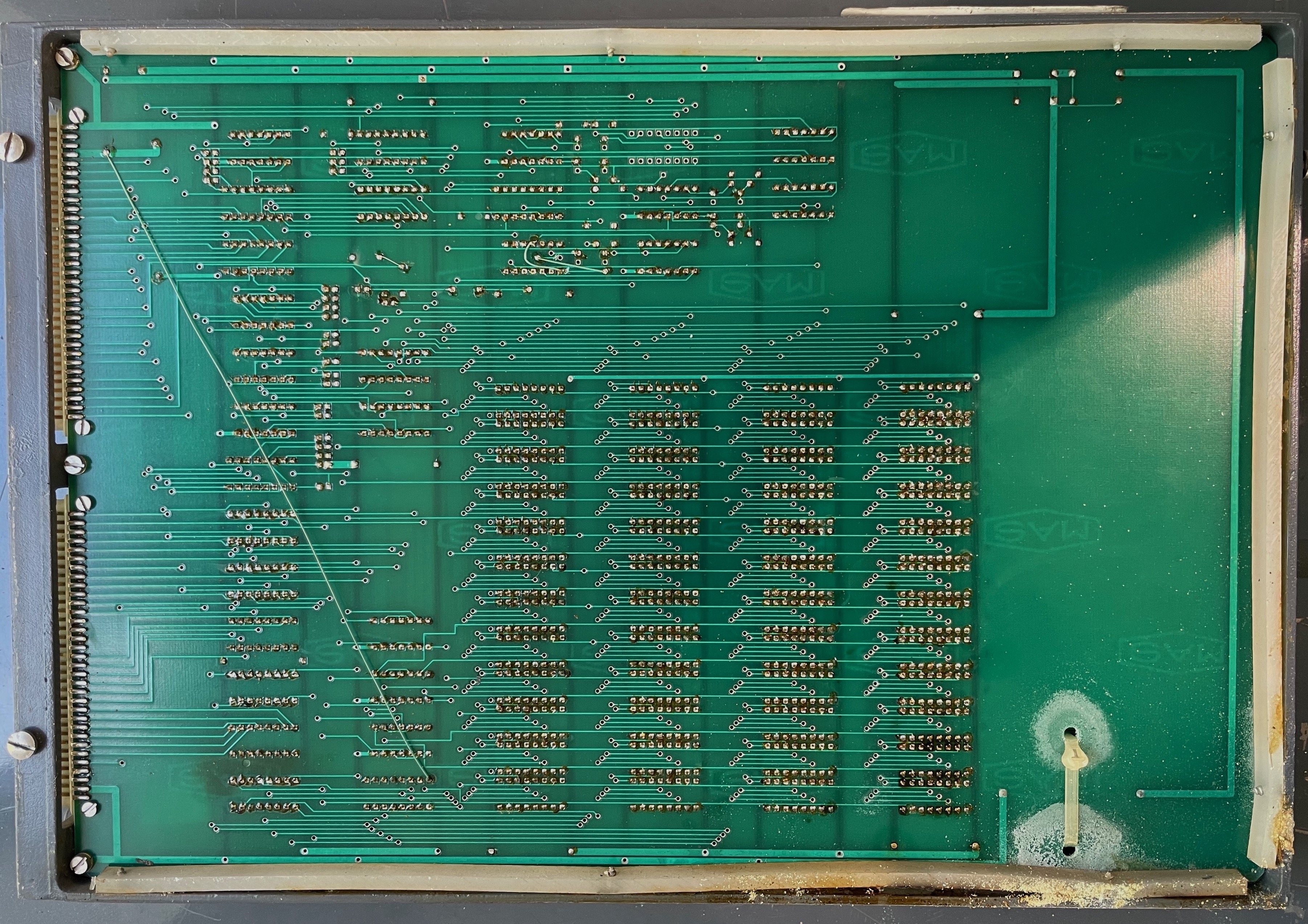

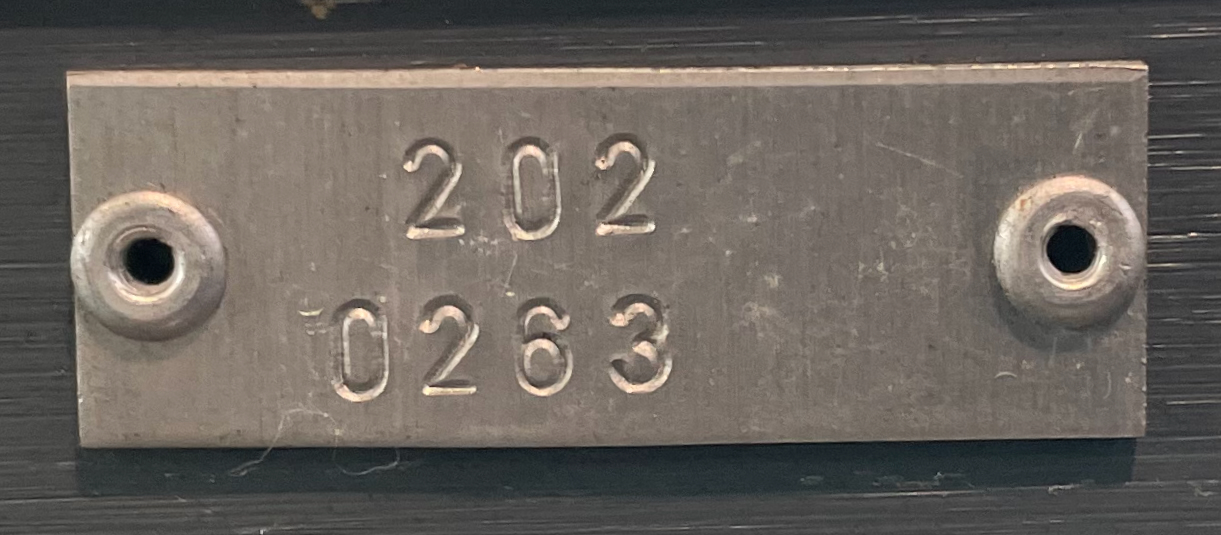

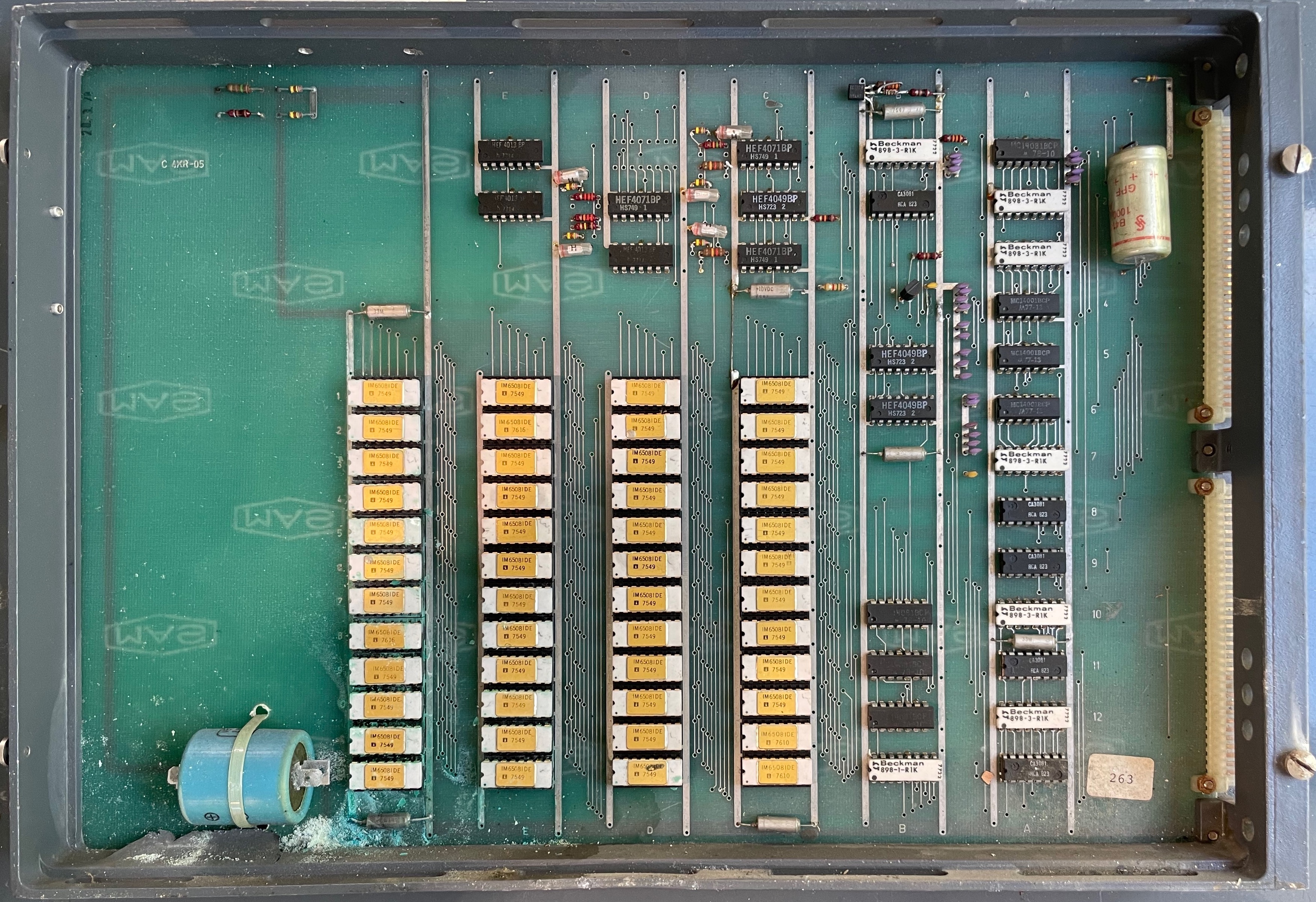

Batteriegepufferter Halbleiterspeicher Nr. 202

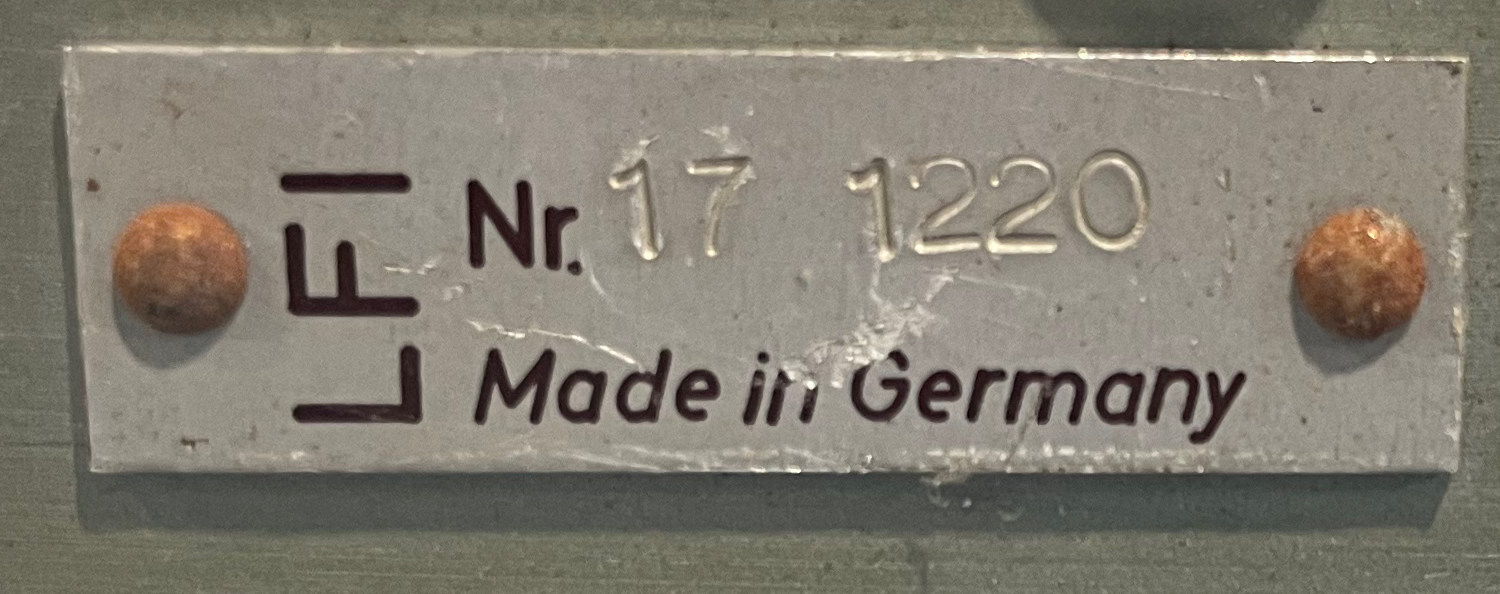

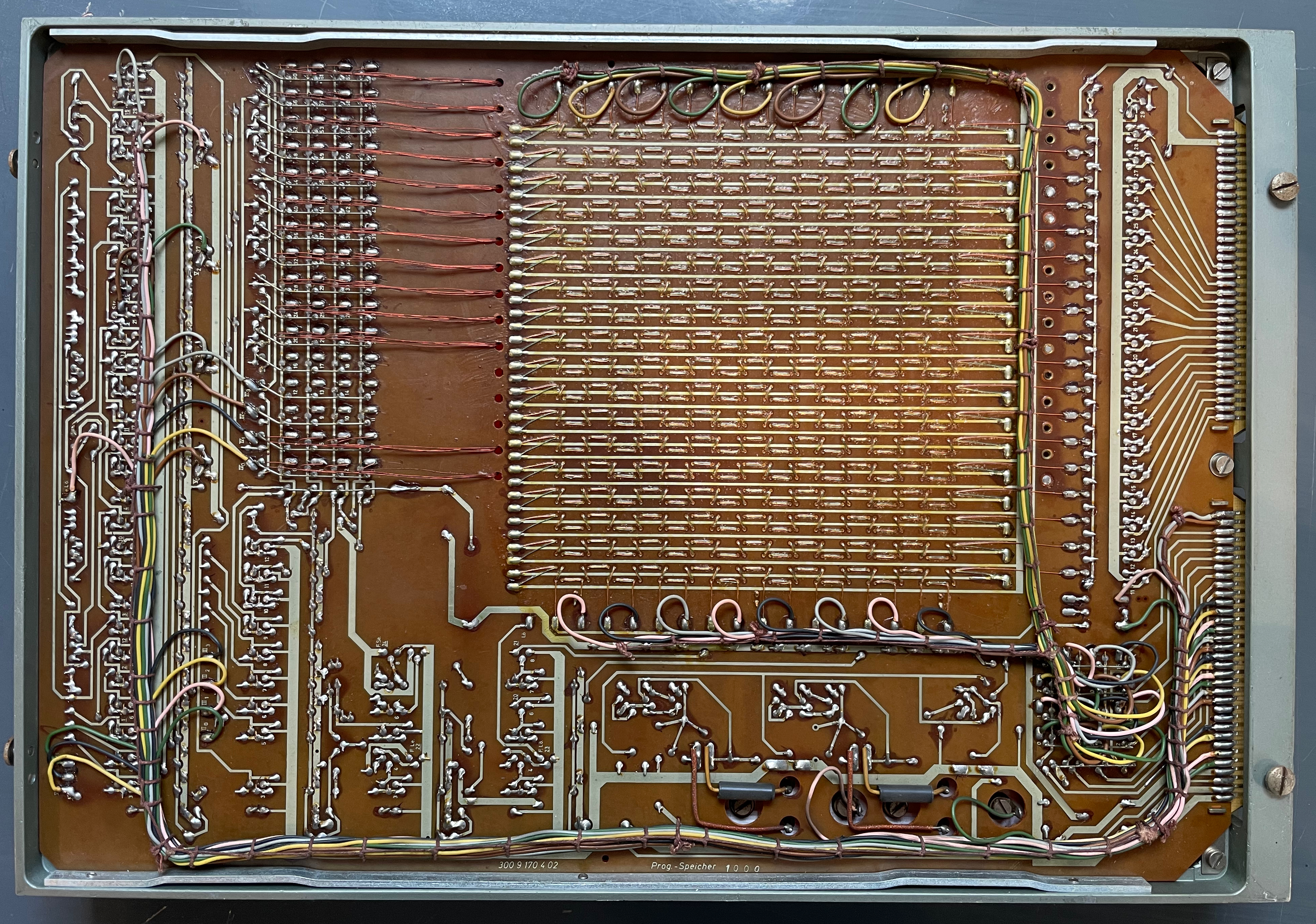

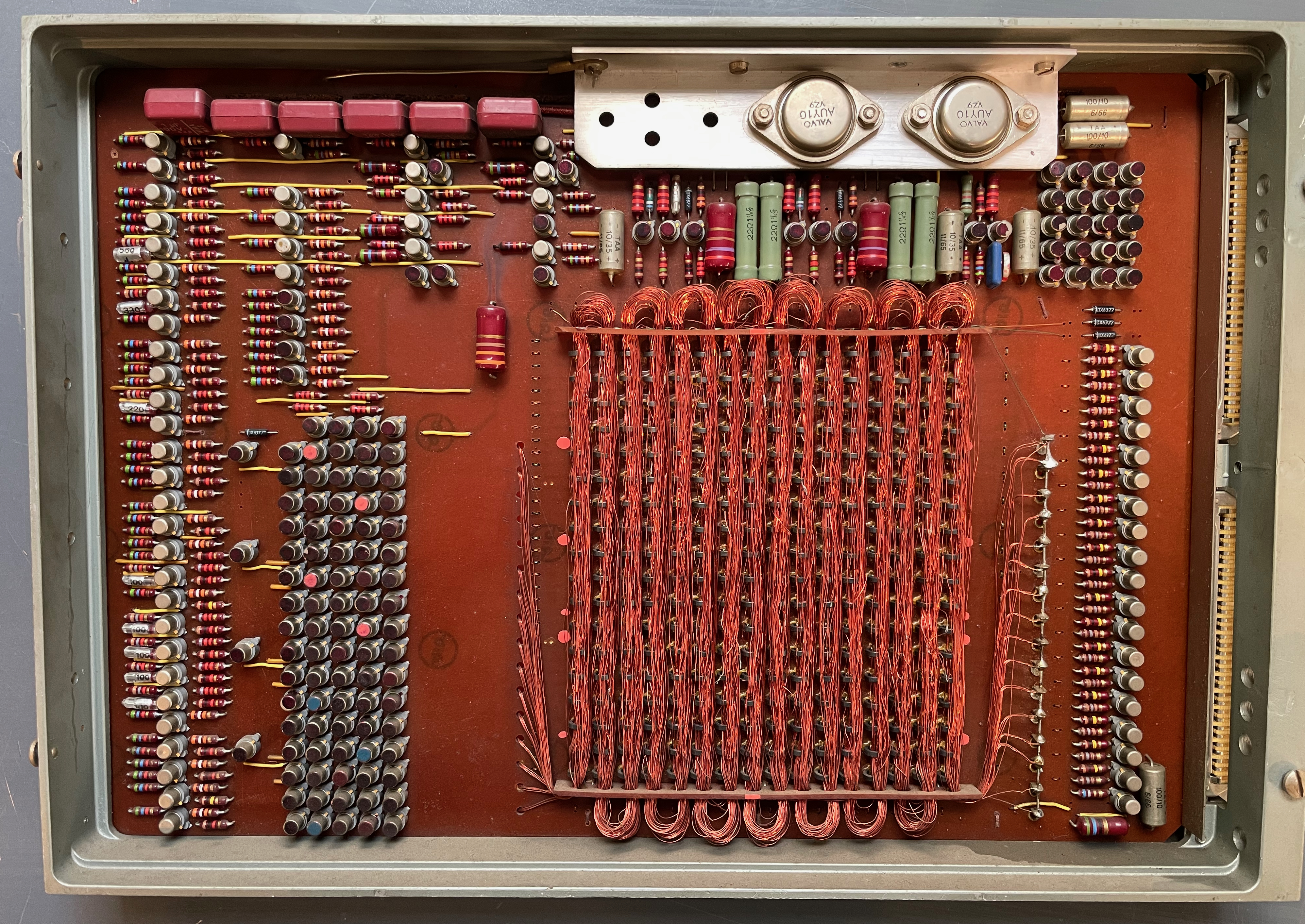

Ringkernspeicher-ROM LFI 017

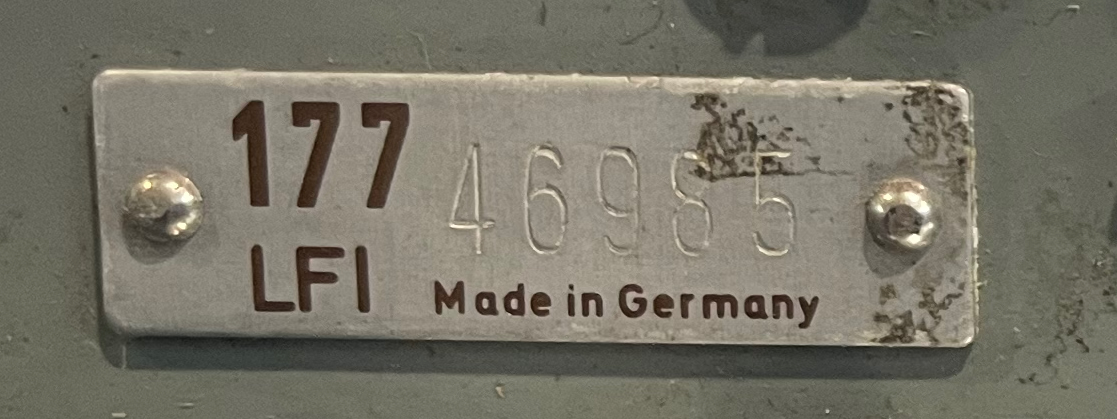

Stäbchenspeicher-ROM LFI 177

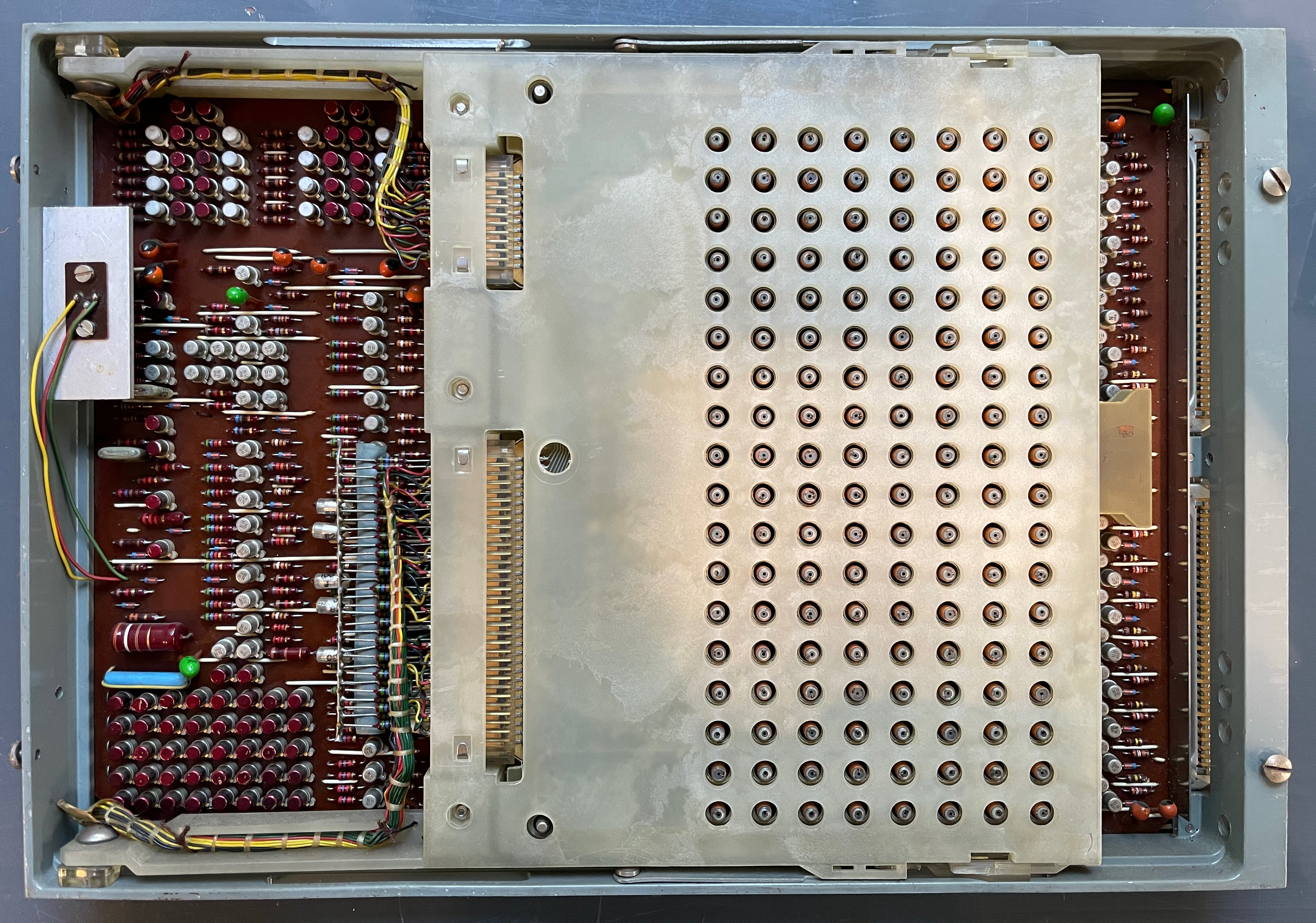

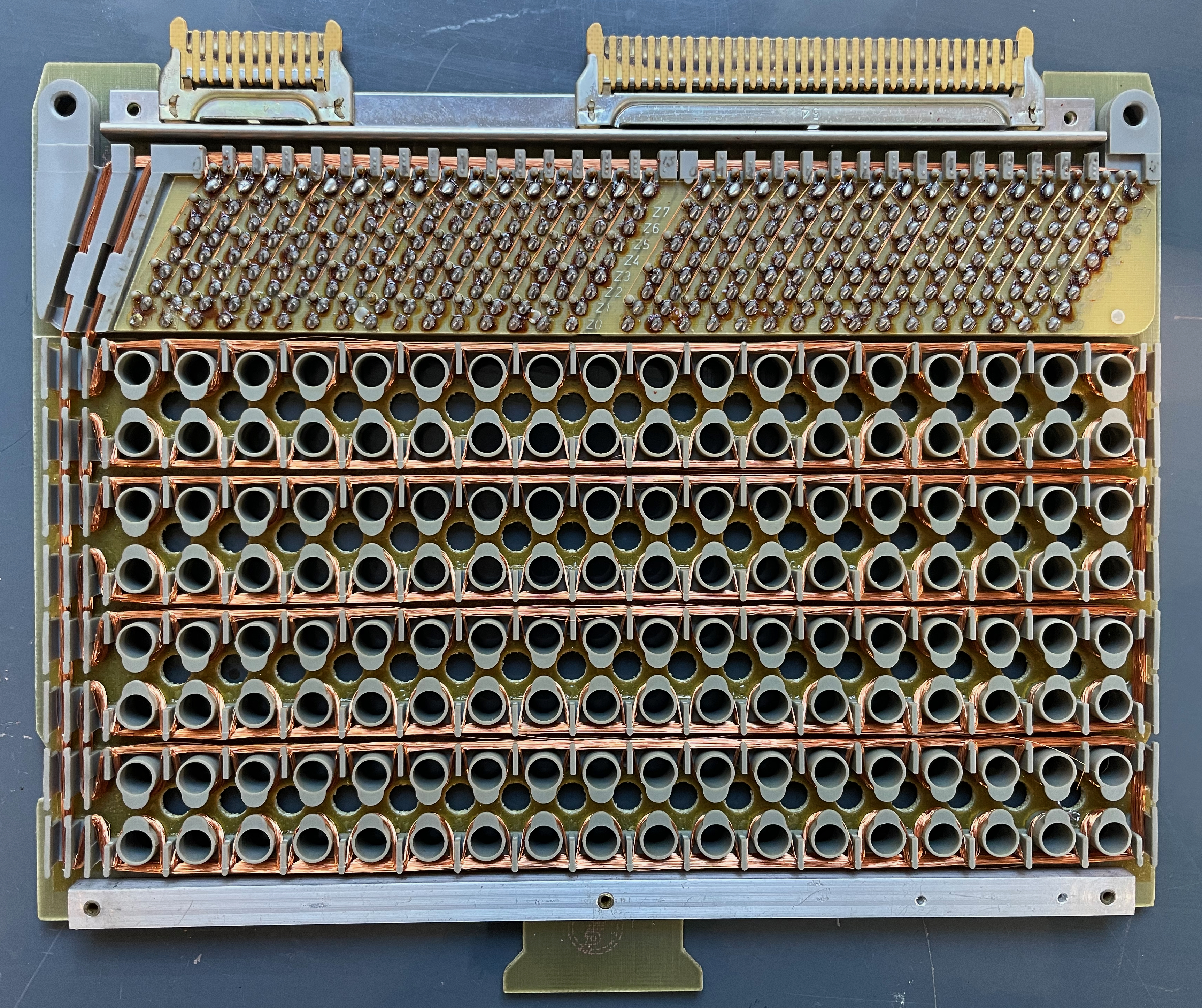

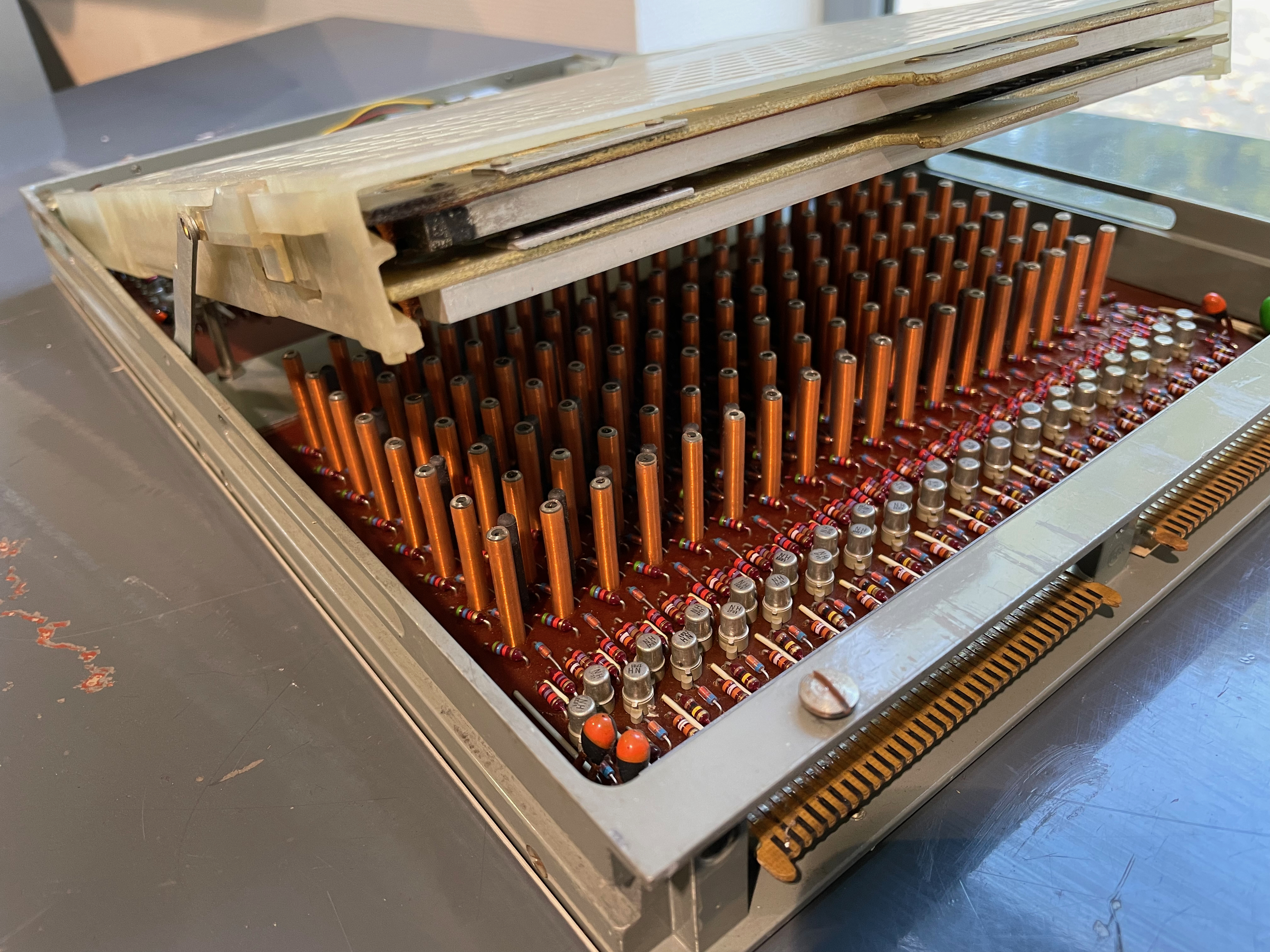

mitte: Draufsicht auf den Stäbchenspeicher LFI 177, rechts: mit hochgeklapptem Programmträger LFI 381

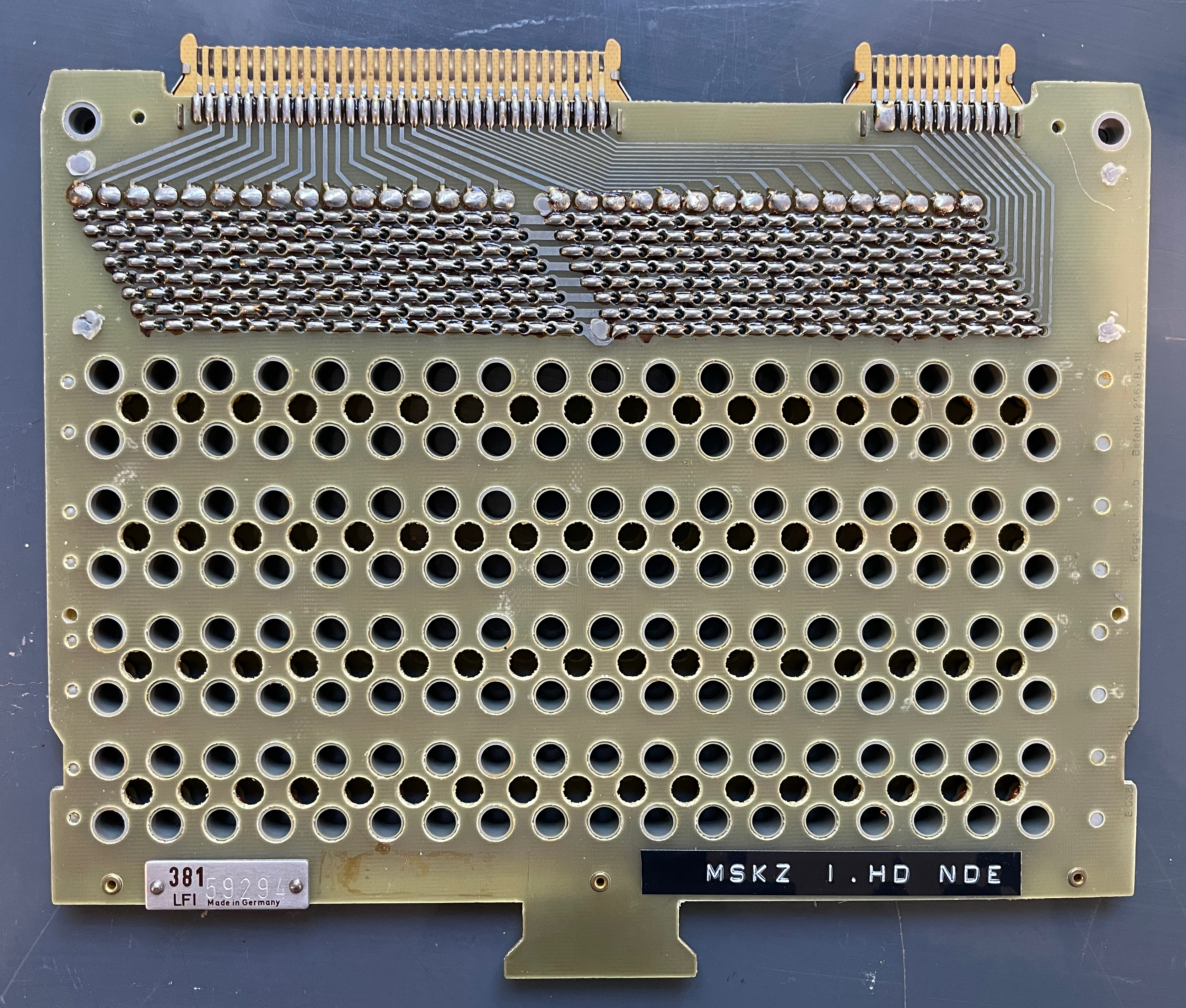

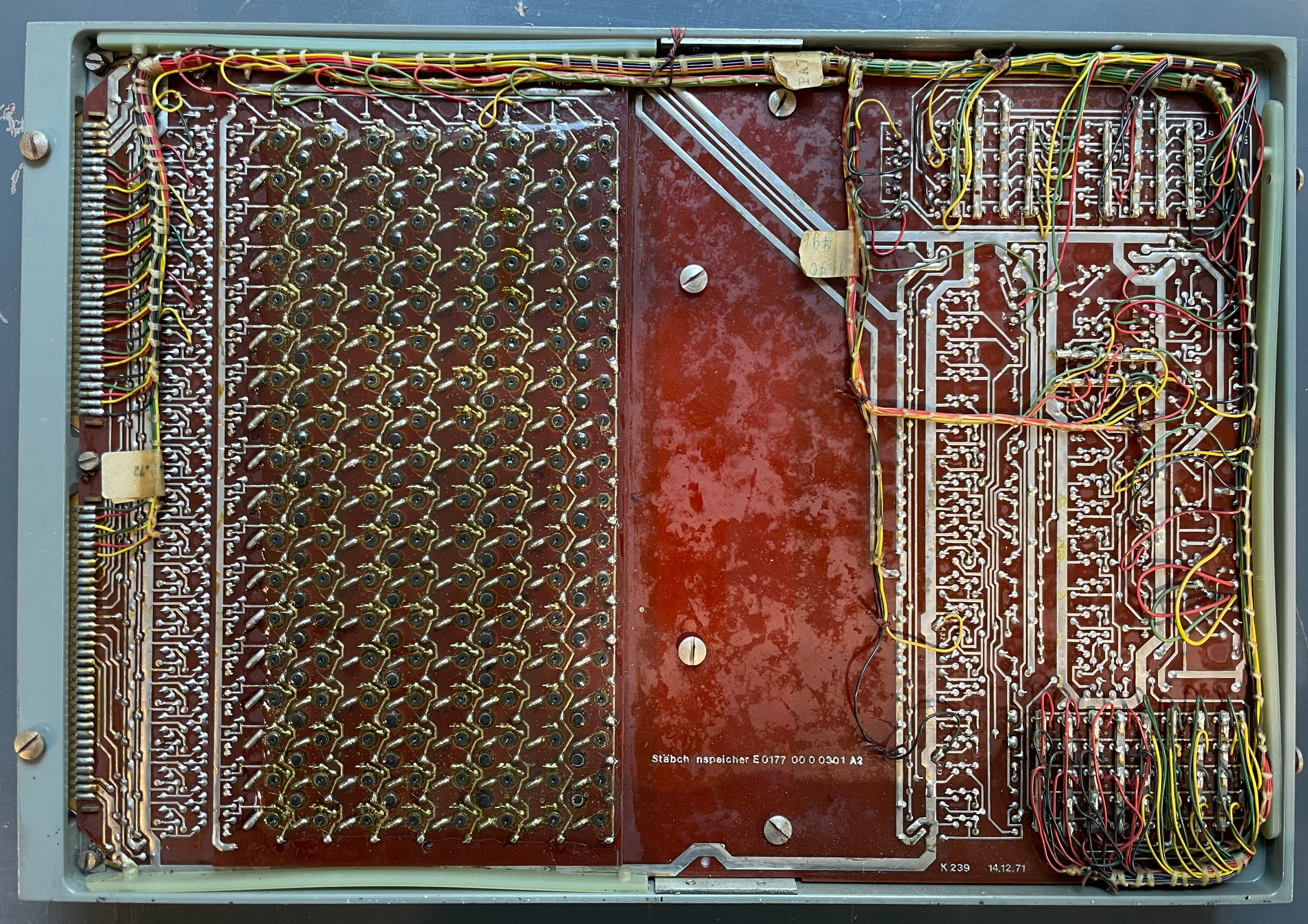

links und mitte: LFI 381 Programmträger mit Fädelprogramm, rechts: Rückseite LFI 177
*** wird fortgeführt ***
